托盤纏繞機操作視頻

? ? ? ??

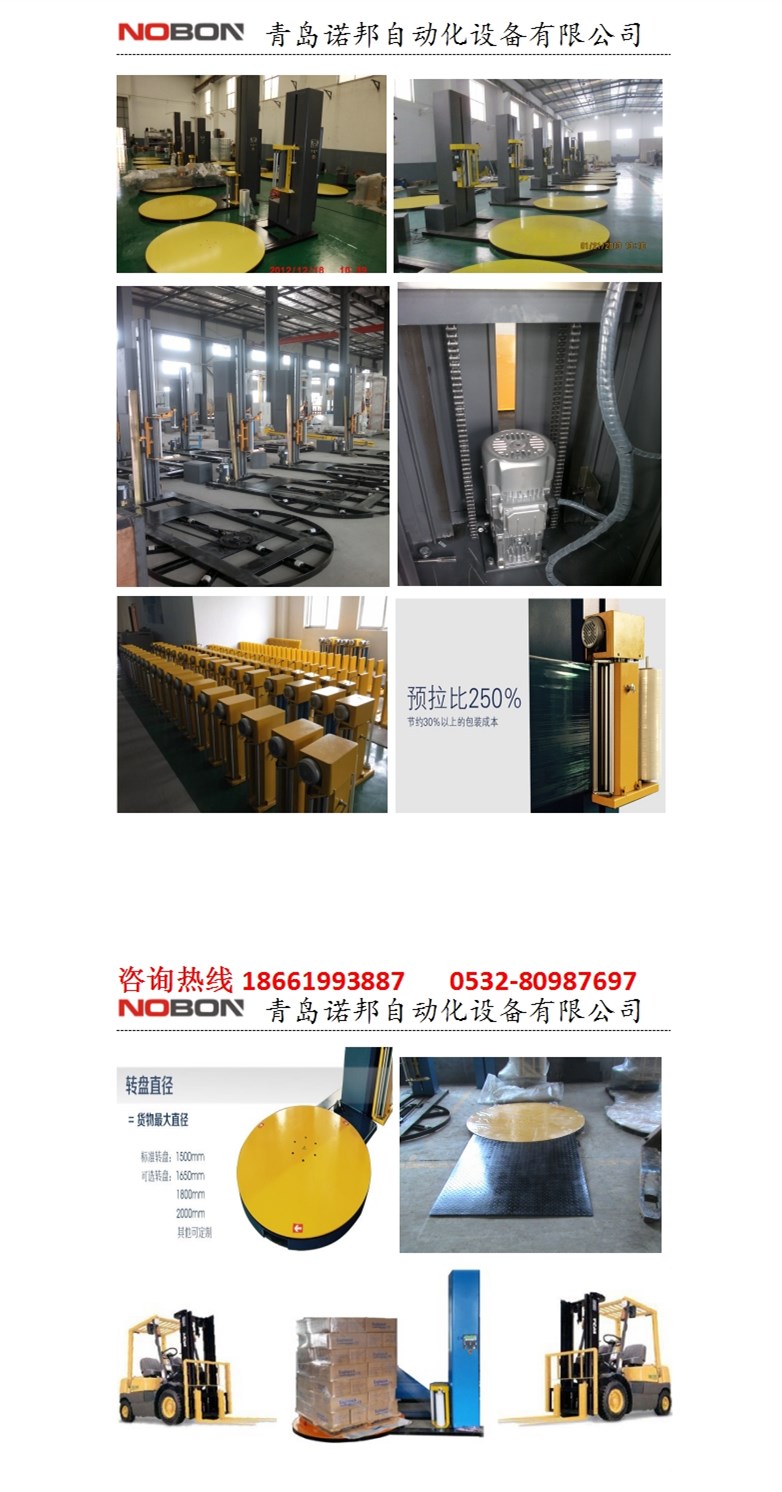

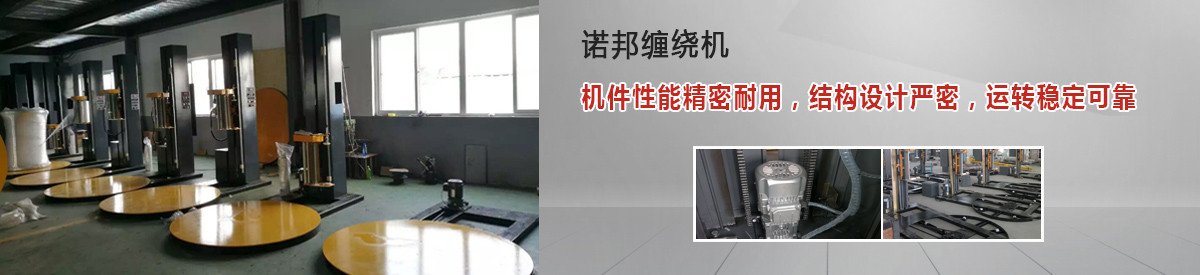

纏繞機實景照片

　纏繞機介紹

　　托盤纏繞包裝機（自動預拉伸）是一種新型的纏繞膜包裝機，機器操作簡單，穩定可靠，包裝效果美觀，完全符合（歐洲CE）出口包裝要求；該設備廣泛應用于玻璃制品、五金工具、電子電器、造紙、陶瓷、化工、食品、飲料、建材等行業。能夠提高包裝效率、減少運輸過程中的損耗，具有防塵、防潮、降低包裝成本等優點，是集約化包裝的理想選擇。

纏繞機（纏繞包裝機）應用

廣泛使用于外貿出口、食品飲料、塑膠化工、玻璃陶瓷、機電鑄件等產品的集裝成本，能防止貨物在搬運過程的損壞，并起到防塵、防潮及保潔作用。

? 纏繞機工作原理

　　纏繞機的工作原理是將被纏繞物體放置于轉盤中央,啟動轉盤電機轉動,自然的帶動轉盤轉動,使物體實現了外圍的纏繞膜機.與此同時升降機電機也啟動,纏繞機帶動纏繞捆扎機整個組合體做上下運動,達到物體高度方向的纏繞,這就實現了物體整個外表的纏繞包裝.這樣不僅有利于貨物的儲存、運輸及機械化裝卸作業的包裝要求,又能防止貨物在搬運過程中的損壞,起到防塵、防潮及保潔作用,也降低了生產成本,提高了生產效率.在纏繞過程中主要的是對薄膜拉緊力的調整以及穿膜.一般通過調整轉盤轉速和調節電機的轉速就能達到薄膜張緊程度。

纏繞機正確操作步驟

1.機器處于初始位置，將薄膜固定在轉盤或貨物上，按自動運行按鈕；
2.轉盤啟動開始加速運轉至最高速，薄膜隨轉盤運轉自動輸出，同時轉盤計數，當?shù)竭_(dá)底層設定值時膜架開始上升。
3.膜架上升至光電開關照射不到貨物時，延時設定的時間后膜架停止上升，上下次數計1次，轉盤繼續運轉，轉盤計數，當?shù)竭_(dá)設定的頂層圈數時，膜架下降，下降至底部時膜架停止，上下次數下再計1次，并開始計底層圈數。
4.以此類推直至上下次數達到設定值時，包裝過程完成。轉盤緩慢降落，在初始的檢測點停止。

　纏繞機性能特點

　　＊臺達PLC可編程控制整機運行，頂部和底部纏繞圈數分別可調；膜架上、下次數可調。

　　＊臺達數字文本操作屏+按鈕式操作面板，操作更方便簡單。

　　＊自動偵測托盤物料的高度，故障自動偵測顯示。

　　＊局部加強纏繞功能，可對某部位進行特殊保護。

　　＊整體回轉鏈輪設計結構，星型布置耐磨托輪輔助支撐，低噪聲運行。

　　＊轉盤臺達變頻調速，緩起緩?fù)Ｗ詣?dòng)復位。

　　＊膜架動力預拉機構（拉伸比250%），出膜方便一拉即可；自動警報纏繞膜斷裂和用完。

　　＊可自記錄包裝的物料托盤件數。

　　＊采用雙鏈條結構，膜架升降速度可調；以控制膜的重疊比例。

　　※預拉伸膜架膠輥采用進口耐磨皮帶--纏繞膜經過膠輥拉伸后不會有刺孔、破裂現象

　　（立柱采用冷軋鋼板，堅固耐用-導軌采用IPEX先進技術，U型導軌；具有雙向定位、噪音小，膜架上升下降平穩性可靠耐用，特別針對超高貨物的包裝。控制系統采用臺達最新升級PLC/變頻器，運行更穩定持久。）

　　★以上參數為標準規格，特殊尺寸可根據托盤的大小加大轉盤，加高包裝高度，加大承載力

纏繞機價格

纏繞機價格是根據不同的型號規格來確定的，具體了解纏繞機多少錢更多詳情請和諾邦銷售人員來聯系

獲取纏繞機報價方案。

?纏繞機技術參數:

包裝范圍	長500-1300mm 寬500-1200mm???高 L:1800mm/H:2300mm
包裝效率	20-40托/小時
轉盤尺寸	直徑：1650mm? 高度：79mm（可定制）
轉盤承重	2000kg（max）
轉盤速度	0-12rpm/分
整機重量	750kg
外形尺寸	2725x1650x2280/2725x1650x2580
電機功率	?轉臺0.75kw,立柱0.37kw,膜架0.37kw
電??????源?	單相220vAC/50Hz

青島諾邦客服中心

銷售部：0532-80987697

技術部：0532-80987696

VIP專線：18661993887

QQ咨詢： 1171668468

纏繞機維修方法

纏繞機啟動時無動作

可能出現的問題/可能原因/解決辦法

1.總電源未接通 檢查外接電源，重新送電；
2.控制電源未接通 用鑰匙開關打開電源或合上配電柜內的開關；
3.暫停按鈕按下 再按一下，讓它彈起；
4.急停按鈕按下 放開急停按鈕；
5.PLC損壞更換；
6.電源線與其他設備 重新接獨立電源。
轉盤不轉
1.變頻器燒毀，現象是無顯示 更換；
2.變頻器參數設錯 重新按照要求設定；
3.轉盤鏈條斷裂 調整大小鏈輪之間的距離，連接鏈條，如果是鏈條損壞則更換鏈條；
4.轉盤電機本身故障 用萬用表或搖表檢測電機是否缺項或擊穿，如果現場不能維修，則更換電機；
5.轉盤減速機本身故障 更換；
6.旋鈕損壞，底盤不轉（E型設備） 更換；
7.PLC沒有輸出 更換 ；
8.轉盤減速機與鏈輪連接不正常 換連接平鍵；
轉盤需人推才能啟動 ：
1.變頻器緩起啟動設置的起動時間太長 重新設定；
轉盤不停：
2.撥碼開關損壞 檢修撥碼開關；
轉盤不能緩起、緩?fù)?：
1.變頻器參數設置不對 重新設置；
轉盤轉起來后有雜音：
1.地面不平 要求用戶整理或更換放置地點；
2.個別托輪磨損嚴重 更換托輪；
變頻器顯示過載報警 電壓不穩定 改善電源品質或調整變頻加減速時間；
主動膠輥、膜架連接件（方形桿）損壞：
1.運輸中損壞 更換；
2.人為撞毀 更換；
膜架送膜速度不能調整：
1.直流調速盒損壞，無輸出 更換；
2.個別托盤輪磨損嚴重 重?fù)Q托輪；

以上內容由青島諾邦技術有著十多年行業經驗原創編輯；同行勿仿！！！
